1.       基本结构

北京软件外包三种基本机构的流程图画法：

1)  顺序结构：简单的线性结构，各处理单元按顺序执行

2)  选择（分支）结构：对某个给定条件进行判断，条件为真或假时分别执行不同框的内容

3)  循环结构：循环结构有两种基本形态：while型循环和do-while型循环

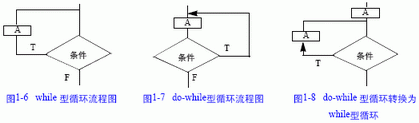

a.  while型循环：其执行序列为，当条件为真时，反复执行A，一旦条件为假，跳出循环，执行循环紧后的语句

b.  do-while型循环：其执行序列为，首先执行A，再判断条件，条件为真时，一直循环执行A，一旦条件为假，结束循环，执行循环紧后的下一条语句

注意：

a.  在循环体内，必须要对条件要判断的值进行修改，使得经过有限次循环后，循环一定能结束

b.  当型循环中循环体可能一次都不执行，而直到型循环则至少执行一次循环体

c.  直到型循环可以很方便的转化为当型循环，而当型循环不一定能转化为直到型循环

2.       使用约定

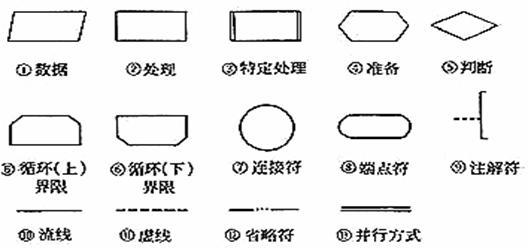

关于流程图符号的使用约定,简要地说明以下几点：

4)  图的布局

流程图中所用的符号应该均匀地分布，连线保持合理的长度，并尽量少使用长线

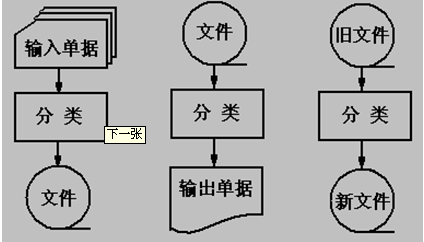

5)  符号的形状

    流程图中多数符号内的空白供标注说明性文字。使用各种符号应注意符号的外形和各符号大小的统一，避免使符号变形或各符号大小比例不一。

6)  符号内的说明文字

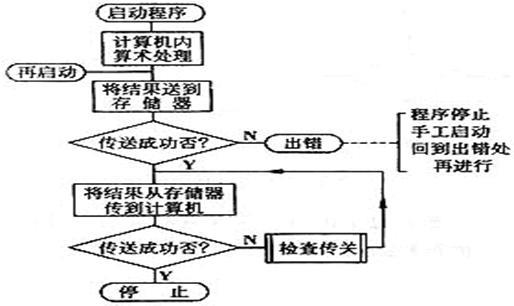

    应使符号内的说明文字尽可能简明，用动词或动词+名词表示做什么。通常按从左向右和从上向下方式书写，并与流向无关。如果说明文字较多，符号内写不完，可使用注解符。若注解符干扰或影响到图形的流程，应将正文写在另外一页上，并注明引用符号。

7)  符号标识符
为符号规定标识符是为了便于其它文件引用该符号。便如，程序清单中引用到流程图中的特定符号。符号标识符一般写在符号的左上角，参看图2-1(a)。

图2-1(a)  符号标识符和符号描述符

8)  符号描述符
软件外包公司为便于进一步理解符号的功能，可标注符号描述符。通常描述符写在符号的右上角，如图2-1(b)所示。

9)  详细表示
在处理符号或数据符号中画一横线，表明该符号在同一文件集中的其它地言有更为详细的表示。横线在符号内靠近项端，详细表示的标识符写在符号内横线之上，见图2-2(a)。端点符用作详细表示的开始符号和结束符号，在此符号中应给出加横线符号中的标识符，见图2-2(b)。

图2-2  加横线符号及其详细表示

10)流线

a.  标准流向与箭头的使用
流线的标准流向是从左到右和从上到下。沿标准流向的流线可不用箭头指示流向，但沿非标准流向的流线应用箭头指示方向。

b.  流线的交叉
应当尽量避免流线的交叉。即使出现流线的交叉，交叉的流线之间也没有任何逻辑关系，并不对流向产生任何影响，如图2-3(a)所示。

c.  流线的汇集
北京软件外包公司两条或多条进入线可以汇集成一条输出线，此时各连接点应要互错工以提高清晰度，并用箭头表示流向，如图2-3(b)所示。

图2-3  汉线的交叉与流线的汇集

d.  符号流线进出
一般情况下，流线应从符号的左边或项端进入，并从右边或底端离开。其进出点均应对准符号的中心。

e.  连接符
为避免出现流线交叉和使用长线，或某个流程图能在另一页上延续，可用连接符将流线截断。截断始端的连接符称为出口连接符，载断末端的连接符称为入口连接符。两连接符中用同一标识符。
换页截断可用与连接符相连的注解符表示,如图2-4所示。

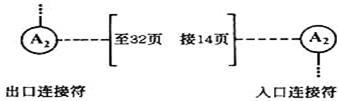

图2-4  出口连接符与入口连接符



f.  多出口判断的两种表示方法
直接从判断符号引出多条流线，如图2-5(a)所示。
从判断符号引入流线，再从它引出多条流线，如图2-5(b)所示。

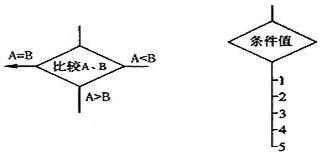

图2-5  多出口判断



g.  多出口判断的每个出口都应标有相应的条件值，用以反映它所引出的逻辑路径，如图2-6所示。

图2-6  多出口判断出口处标出条件值

3.       举例

a)   铁路客运部门规定甲、乙两地之间旅客托运行李的费用计算：

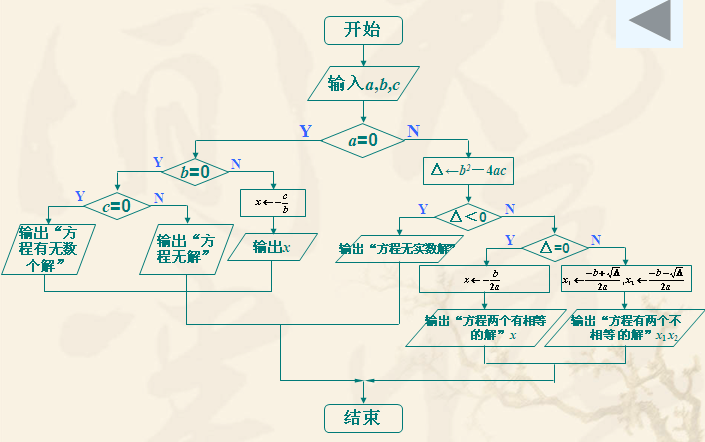

b)   求一元二次方程的解



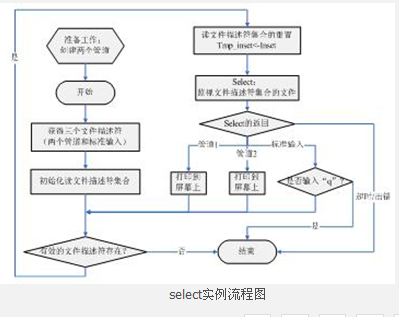

c)





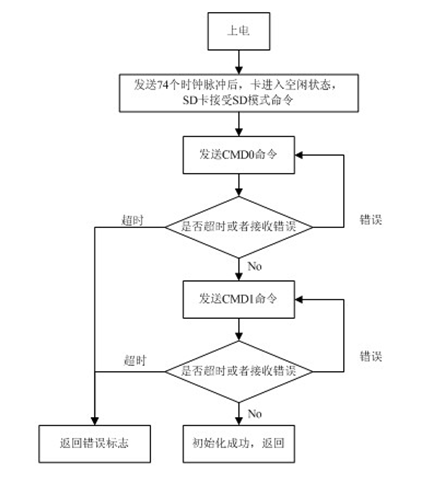

d)





e)





f)



g)酒店管理系统设计流程图
